TDY系列永磁低速同步電機

? 概述
? ?本產品是一種無減速齒輪裝置由電機直接得到低轉速的新型同步電動機。應用本產品可簡化傳動機構，免除齒輪減速機構的噪聲。
　　本產品為封閉式結構，其特點是：可靠性高,使用壽命長，運行時振動小、噪音低、轉速穩定、起動力巨大起動電流無沖擊，負載變化時電流變化極小，具有一定的自鎖能力；且能瞬間起動、倒轉和停機等。
? ? 本產品可作為低速驅動系統中的驅動元件，凡需要低速直接傳動的場合，均可使用本產品。若配以變頻電源，則可變換電機轉速以適合各種需要。

產品編號

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品描述

♦ 交流單相TDY系列（II型證書編號CQC2007010401240114）技術參數

序號	型號	額定電壓	額定頻率	額定功率	額定轉速或極數	額定轉矩	工作制	絕緣等級
1	55TDY060	220V	50Hz	16W	60r	300 mNm	S1	E
2	55TDY115	220V	50Hz	16W	115r	240 mNm	S1	E
3	70TDY060	220V	50Hz	24W	60r	800 mNm	S1	E
4	70TDY060-A3	220V	50Hz	24W	60r	800 mNm	S1	E
5	70TDY115	220V	50Hz	28W	115r	600 mNm	S1	E
6	70TDY115-A3	220V	50Hz	26W	115r	700 mNm	S1	E
7	70TDY300-A3	220V	50Hz	40W	300r	380 mNm	S1	E
8	90TDY060	220V	50Hz	70W	60r	2000 mNm	S1	E
9	90TDY060-A3	220V	50Hz	70W	60r	2200 mNm	S1	E
10	90TDY115	220V	50Hz	80W	115r	1800 mNm	S1	E
11	90TDY115-A3	220V	50Hz	70W	115r	1800 mNm	S1	E
12	90TDY136	220V	50Hz	80W	136r	1400 mNm	S1	E
13	110TDY060	220V	50Hz	110W	60r	4000 mNm	S1	E
14	110TDY060-A3	220V	50Hz	110W	60r	4200 mNm	S1	E
15	110TDY115	220V	50Hz	110W	115r	3000 mNm	S1	E
16	110TDY136	220V	50Hz	110W	136r	2500 mNm	S1	E
17	130TDY060	220V	50Hz	150W	60r	6000 mNm	S1	E
18	130TDY115	220V	50Hz	150W	115r	4000 mNm	S1	E
19	150TDY060	220V	50Hz	180W	60r	10000 mNm	S1	E
20	55TDY300-A3	220V	50Hz	18W	300r	150mNm	S1	E
21	70TDY136-A3	220V	50Hz	30W	136r	600mNm	S1	E
22	90TDY060-TA3	220V	50Hz	45W	60r	2300mNm	S1	E
23	90TDY060-TA1	220V	50Hz	40W	60r	1800mNm	S1	E
24	90TDY214-TA3	220V	50Hz	60W	214r	1000mNm	S1	E
25	90TDY136-TA3	220V	50Hz	70W	136r	2000mNm	S1	E
26	90TDY115-T	220V	50Hz	80W	115r	1800mNm	S1	E
27	90TDY060-T	220V	50Hz	70W	60r	2000mNm	S1	E
28	110TDY115-TA3	220V	50Hz	110W	115r	3000mNm	S1	E
29	90TDY060-TS	220V	50Hz	70W	60r	2000mNm	S1	E
30	90TDY060-TA3S	220V	50Hz	45W	60r	2300mNm	S1	E
31	70TDY060-S	220V	50Hz	24W	60r	800mNm	S1	E
32	110TDY060-T	220V	50Hz	110W	60r	4000mNm	S1	E
33	110TDY115-T	220V	50Hz	110W	115r	3000mNm	S1	E
34	130TDY060-T	220V	50Hz	150W	60r	6000mNm	S1	E
35	130TDY115-T	220V	50Hz	150W	115r	4000mNm	S1	E

♦ 交流三相TDY系列（II型證書CQC2005010401164391）技術參數

序號	型號	額定電壓	額定頻率	空載功率 ≤	空載電流 ≤	額定轉速或極數	額定轉矩 ≥	工作制	防護等級	絕緣等級
1	70TDY060-2	220V3～	50Hz	24W	0.12A	60r	1000mNm	S1	Ip44	E
2	70TDY060-3	380V3～	50Hz	24W	0.07A	60r	1000mNm	S1	Ip44	E
3	70TDY300-2	220V3～	50Hz	40W	0.17A	300r	720mNm	S1	Ip44	E
4	90TDY060-2	220V3～	50Hz	70W	0.35A	60r	3300mNm	S1	Ip44	E
5	90TDY060-3	380V3～	50Hz	70W	0.19A	60r	3300mNm	S1	Ip44	E
6	90TDY136-3	380V3～	50Hz	80W	0.23A	136r	2400mNm	S1	Ip44	E
7	90TDY115-2	220V3～	50Hz	80W	0.4A	115r	2900mNm	S1	Ip44	E
8	90TDY115-3	380V3～	50Hz	80W	0.22A	115r	2900mNm	S1	Ip44	E
9	110TDY060-2	220V3～	50Hz	120W	0.65A	60r	6000mNm	S1	Ip44	E
10	110TDY060-3	380V3～	50Hz	120W	0.38A	60r	6000mNm	S1	Ip44	E
11	130TDY060-2	220V3～	50Hz	145W	0.8A	60r	9000mNm	S1	Ip44	E
12	130TDY060-3	380V3～	50Hz	145W	0.5A	60r	9000mNm	S1	Ip44	E
13	130TDY115-3	380V3～	50Hz	150W	0.5A	115r	6000mNm	S1	Ip44	E
14	90TDY060-T3	380V3～	50Hz	45W	0.15A	60r	3200mNm	S1	Ip44	E
15	110TDY115-3	380V3～	50Hz	120W	0.39A	115r	5200mNm	S1	IP44	E
16	110TDY115-2	220V3～	50Hz	120W	0.7A	115r	5000mNm	S1	IP44	E

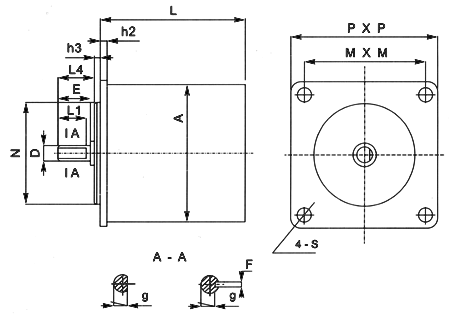

	A	N	D	E	L4	h2	h3	P	M	S	L	g	L1	F
	h12	h7	f7				h13				Js18	h11		N9
55TDY	55	42	6	16	18	6	3	58	48	4.5	65	5	12
70TDY	70	54	8	20	22	8	3	74	60	5.5	85	7	14
90TDY	90	70	9	22	24	10	4	94	76	6.6	102	8	16
110TDY	110	85	11	26	28	15	4	114	94	6.6	137	10	18
130TDY	130	100	16	30	32	16	5	134	110	9.0	140	13	20	5
150TDY	150	100	16	38	40	16	5	156	125	9.0	150	13	20	5
